—— 非開挖修復技術的意義——

當今社會發展速度迅猛，城市建設日新月異，其中市政配套設施的負擔也不斷加大。各種管道經過多年運行后，由于腐蝕、運行管理不善等原因，不可避免的會產生各種損傷和泄漏，帶來嚴重的經濟損失，但全線更換新管道，不僅工程量龐大，而且耗資大、工期長，且對周邊環境也帶來了不同程度的影響。如何經濟高效、快捷地恢復管道安全運行受到了國內外的極大關注，因此，非開挖內襯修復技術具有十分重要的意義。

01

PE內襯修復管介紹

1、定義

PE內襯修復管是一種HDPE材質、管徑等于或略小于待修復管的一類管材。

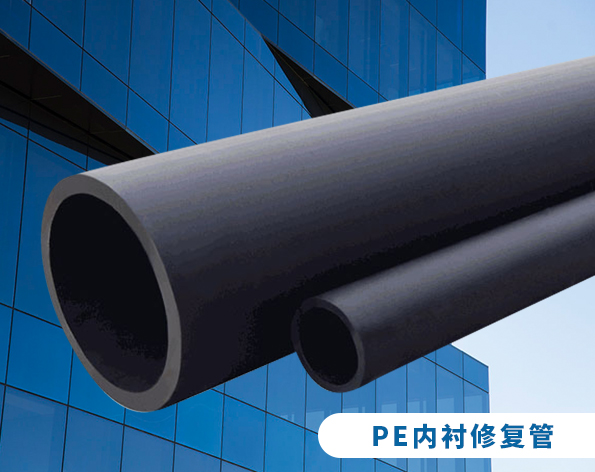

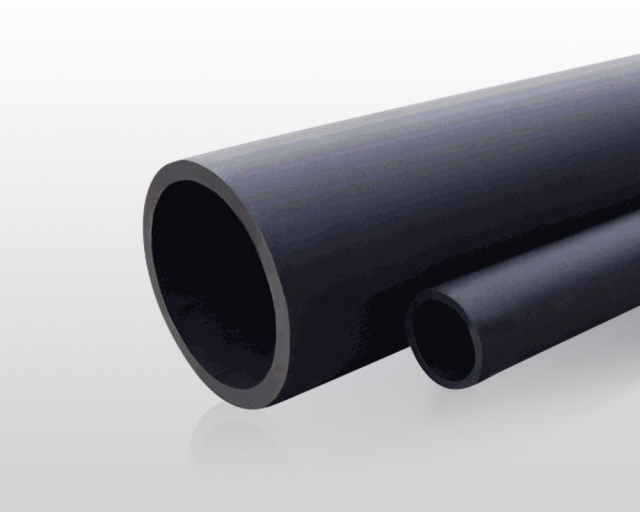

圖1  PE內襯修復管

2、PE內襯管的參數規定

根據SY/T 4110-2007采用聚乙烯內襯修復管道施工技術規范要求，聚乙烯內襯層用于油氣管道內襯時應符合GB 15558.1的規定，用于給水管道內襯時應符合GB/T 13663的規定，以下介紹為給水管道內襯要求。

（1）聚乙烯內襯層最小壁厚（單位：mm）

（2）材料分類（聚乙烯混配料分級）

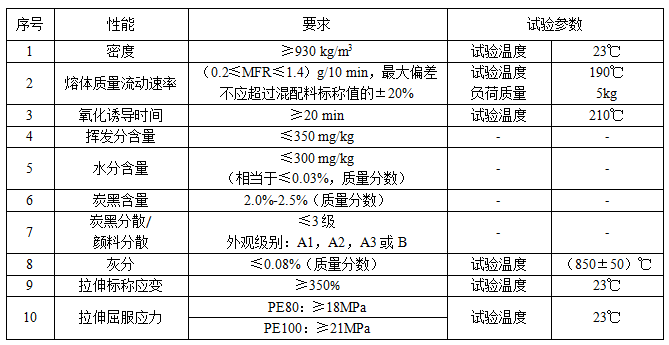

（3）聚乙烯混配料的性能

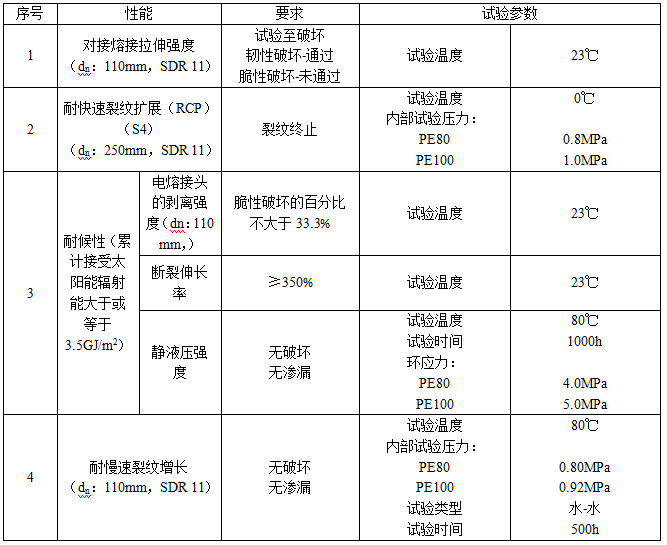

（4）管材性能

02

非開挖修復技術簡介

目前國內常采用的內襯PE管非開挖修復技術主要有內襯U型薄壁管法和內穿插實壁HDPE管法。

1、內襯U型薄壁HDPE管法

內襯U型薄壁管法又稱“無縮徑內襯修復法”，是指使用一種外徑與原管道內徑相等的PE管，經壓U裝置將PE管按設計要求擠壓變形，經牽引機將變形后的PE管拉入清洗除污后的原管道內，然后利用氣壓將變形的PE管打開，并穩壓一段時間使PE管變形處充分打開，恢復原狀并與原管道內壁緊密貼合在一起，達到防腐、提高原管道承壓能力和延長使用壽命的目的。

2、內穿插實壁HDPE管法

內穿插實壁HDPE管法基本原理與U型薄壁管法相同，唯一區別的就是其內襯管是比原供水管管徑小一個等級的實壁HDPE管。此方法無需要利用原來母材的剛性，舊管道無需承壓，一般適用于結構性破壞較為嚴重的情況。

03

非開挖修復技術優勢

 可以廣泛應用于各類規格、材質管道的修復  此種施工工藝，可以應用于給水、排水、燃氣等適宜HDPE管道輸送介質的各類管道。對于待修復管道自身材質也限制較少，可以應用于鋼管、球磨鑄鐵管、PCCP管、混凝土管、塑料管等。

 減少工程施工隊市政路面乃至周邊環境的影響  運用此種技術，能夠大量減少路面的破除面積、結合原有管道的自身特質（根據施工前對原管道的了解，管道走向、埋深情況，確定原有彎頭、三通、閥門等附屬設施的具體位置）、結合本技術的施工能力，合理地進行工作坑的布置及開挖，有效地避免由于大面積動土對市政路面乃至周邊環境造成的影響。

 減少工程施工對交通帶來的壓力  該技術是小面積開挖，且施工進度快、時間短，一段管道修復完畢后就可以進行回填并地貌恢復，因此會大大減少工程施工對交通帶來的壓力。

 實現管道聯合承壓增強管線的復合強度 此技術在HDPE管道穿越原管道后，彼此之間的管壁會緊密貼合，達到雙重管道聯合承壓，實現工作管道的安全運行，乃至能夠有效地提高工作管道內介質的運行壓力。

§

04

非開挖修復技術施工步驟

1、工作坑定位

施工前首先確認彎頭、三通、閥門等附屬設施的位置，以便確定開挖牽引坑和托管坑的具體位置。若相鄰附屬設施距離較遠，則要考慮實際的穿越能力，其中，氣溫、場地限制、對交通環境影響及原管道沉降程度都至關重要。

2、工作坑開挖與支護

從安全角度出發，根據施工實際情況考慮是否需要搭設鋼板樁，由于此技術是將原有管道作為母管，但是城市多年發展建設，造成管道定位不準，故只能在工作坑開挖后進行支護作業。

3、開挖斷管

工作坑開挖成型后，將原有管道切斷，斷管時不要將管道與坑壁齊根切斷，保證原有管道兩端與兩側坑壁距離1米左右，以便于后續端頭處理作業。

4、管道清洗

根據母管內的實際情況，選用不同的清管方法。如果管內清潔度較高，則可使用機械清理；如果管道內清潔度較差，則采用高壓水清理。

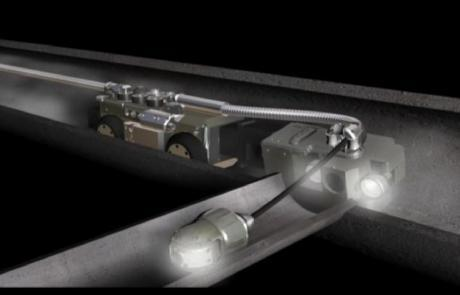

5、內窺鏡檢測

采用內窺鏡對管內情況進行檢測。

6、內襯管穿越

穿越前先將準備穿越的管道熱熔焊接，在工作坑一端放置壓U機。壓U機的作用是把管壓U并綁纏繞帶固定。

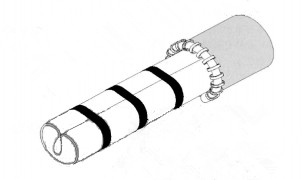

圖1 壓U、纏繞后穿管

7、氣壓恢復

利用HDPE材料好的形狀記憶性能，將內襯管進行打壓復原工作。采用熱熔焊接在HDPE管道兩端焊上盲板，一端盲板連接空氣壓縮機，當管道內壓力達到設計值時，會清楚地聽到PE內襯管道上纏繞帶清脆的崩裂聲，恒壓10分鐘，待崩裂聲消失，內襯管與管道內壁緊密貼合時，即可停止。

圖2 穿管完成

圖3 氣壓恢復

8、內窺鏡檢查

對打壓內襯后的HDPE管道再次檢查，以便確定管內有無凸面。

9、試壓驗收

在整個施工區間連接好以后，對整體管線加內壓進行氣密試驗和水壓試驗，確認是否漏水，同時對法蘭等部件的裸露部分的外表面進行防腐處理，以確定修復后的管道是否能夠正常使用。

10、工作坑回填

回填土須均勻夯實，按要求恢復原有路面結構。

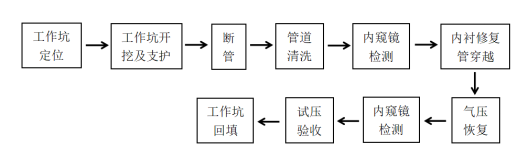

圖2 非開挖修復技術施工步驟

05

總結

隨著管道修復技術的發展，國內的管道修復市場正在日趨成熟，并且表現出了巨大的經濟與社會效益，我們應積極參與發展和完善國內管道修復技術，并做好管道修復技術的相應標準配套工作，以推進管道修復技術的進一步推廣與發展。
