PRR尺寸規格

你怎么看？

很多的小伙伴在購買PPR管材進行熱熔熔接安裝時，總會遇到管材與管件尺寸對不上的情況，然而對于不是專業的我們，在面對繁雜的管道尺寸規格單位時，即使是上網查詢也是一頭霧水，因?yàn)樗苄袠I(yè)有許多不同類型的管道，每種管道的特性都不一樣，所以描述它們規格的參數含義也有所不同。

今天我們就拿離我們生活最近的PPR家裝管來講一下管道的規格參數問題，從管徑規格和壁厚這兩個參數開始講起。

1.管徑與管件規格

我們?cè)谂宄艿酪?guī)格前，首先要明白公稱尺寸DN、公稱外徑dn、內徑以及英制單位的概念。

(1) 公稱尺寸DN

公稱尺寸是由字母DN和數字組合而成的一種尺寸標識，公稱尺寸的數值僅用于指代產品規格，不能代表管道尺寸的實際測量值，是實際測量以毫米為單位數值的圓整值，也可理解為實際測量數值的近似值。

(2) 公稱外徑dn

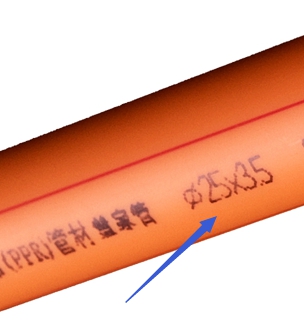

公稱外徑是用于表示管材外徑或管件插口部位的一個數值，單位為毫米，常用dn表示。而實際生活中，我們習慣用機械制圖中的“Φ”符號來表示外徑，如“Φ25×3.5”，即表示公稱外徑為25 mm，公稱壁厚3.5mm（詳見下圖）。

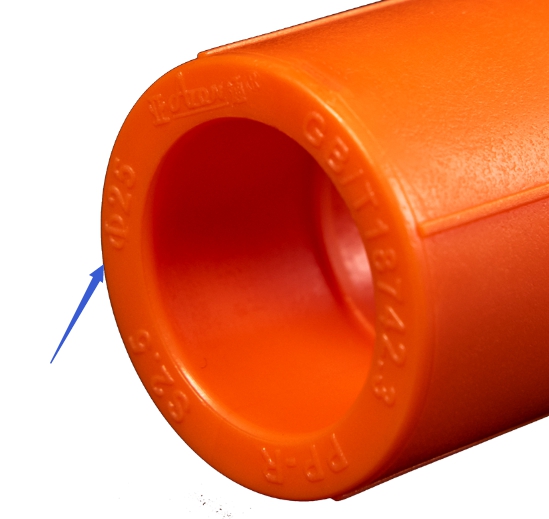

在亞通家裝管管件中“Φ”后的數字即表示該管件可以連接公稱外徑為25 mm的管（詳見下圖）。

(3) 內徑

內徑是在管道部件垂直于軸向的橫截面上，過圓心的直線與橫截面內表面的兩個交點之間的距離。

(4) 英制單位

英制單位是一種源自英國的度量衡單位制。常用的有4分，6分和1寸。

“4分”即1/2英寸，即管內徑為12.7 mm的管，對應公稱外徑20mm。

“6分”即3/4英寸，即管內徑為19.05 mm的管，對應公稱外徑25mm。

“1寸”即1英寸，1寸管即管內徑為25.4 mm的管，對應公稱外徑32mm。

2.管材與管件的壁厚

(1) 管材系列數S與公稱壁厚en

對于輸送有壓力的冷水或熱水的管材，其管壁許用應力與管中流體壓力的常用關系用下式表示：

由上式整理可得壁厚的計算公式為：

式中：

σ——許用應力，單位為MPa；

P——流體壓力，單位為MPa；

dn——公稱外徑，單位為mm；

en——公稱壁厚，單位為mm；

S——管材系列數，S=σ/P。

根據上述公式即可計算出管材的公稱壁厚，單位為毫米。從公式中可以得出一個結論：當PPR管的公稱外徑一定時，管系列S越大，則水管的壁厚越薄，管系列S越小，則水管的壁厚越厚.

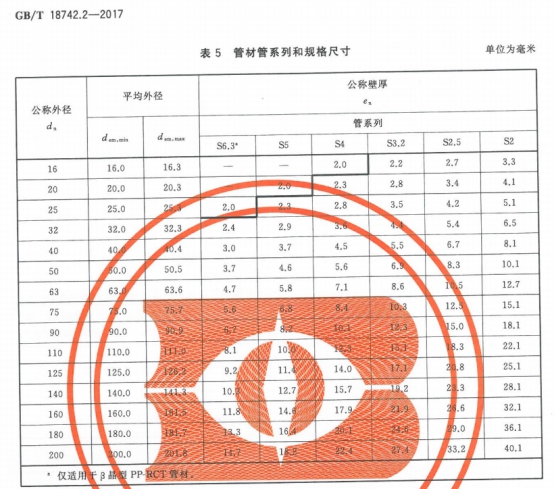

在GB/T 18742.2-2017《冷熱水用聚丙烯管道系統 第2部分：管材》中，對于管系列S的具體規格參數也有規定（詳見下圖）。

PPR管材按管系列分為S6.3、S5、S4、S3.2、S.2.5、S2。管件按管系列也分為上述6類，需注意的是管件的壁厚應大于同系列管材的壁厚。

(1) 標準尺寸比SDR

標準尺寸比SDR是管材公稱外徑與公稱壁厚的比值，按一定規則圓整后得到的值。標準尺寸比SDR公式如下：

將上述公式和管系列S與管材的公稱外徑、公稱壁厚公式（即）：

可以得到標準尺寸比SDR與管系列S的公式：

與管系列相同，當PPR管的公稱外徑一定時，標準尺寸比SDR越大，則水管的壁厚越薄，標準尺寸比SDR越小，則水管的壁厚越厚。

4.實際案例

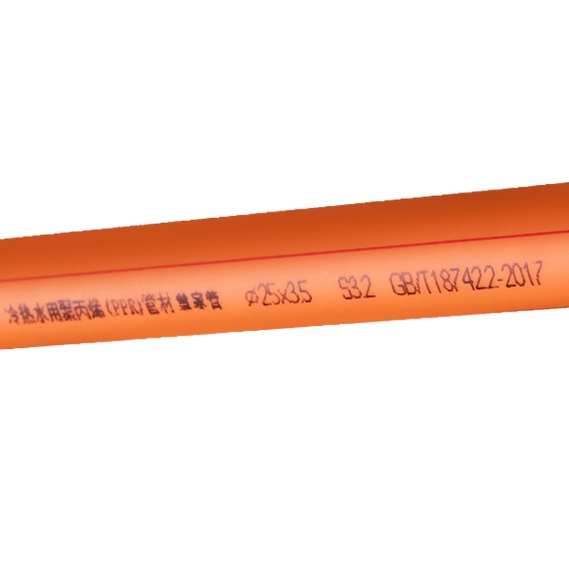

這根PPR管材的公稱外徑是25 mm，公稱壁厚3.5 mm，對應的管系列是S3.2系列。

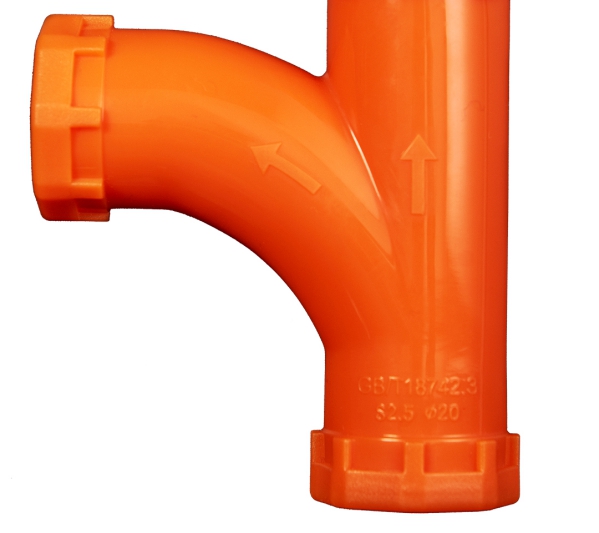

這個管件的公稱內徑是20 mm，可連接公稱外徑為20 mm的管道，管件等級為S2.5。

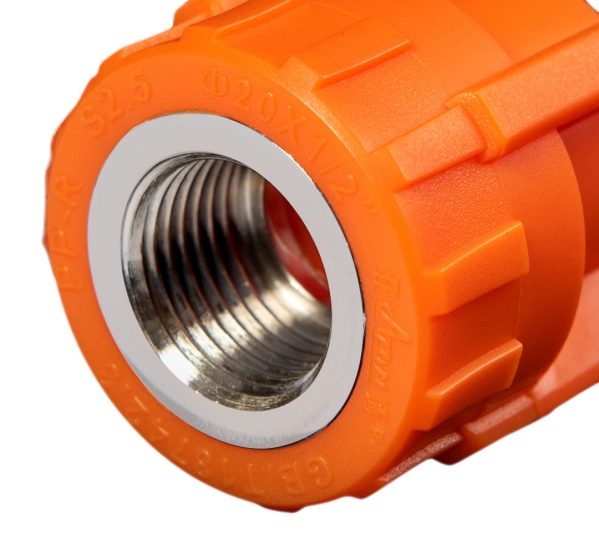

這個鑲銅內螺紋直接（或稱內牙直接、內絲直接），規格表示是Φ20×1/2”，表示：可以連接公稱外徑20mm的管材；內螺紋規格為英制1/2”，可連接外螺紋英制1/2”的配件。
